美國加州大學洛杉磯分校 （UCLA） 和密歇根大學安娜堡分校聲稱增強模式 N 極性深凹槽 （NPDR） 氮化鎵 （GaN） 高電子遷移率晶體管 （HEMT） 具有破紀錄的小信號性能 [Oguz Odabasi 等人，IEEE 電子器件快報，2025 年 7 月 3 日在線發表]。特別是，122GHz 的高頻率T截止頻率可實現 9.1GHz-μm f 的高值TxLG盡管柵極長度很短，但品質因數很短 （LG).

該團隊認為該器件結構在高頻、高功率應用中很有前途。研究人員認為 N 極性氮化鎵的優勢包括“固有的反阻特性、柵到溝道距離的更好可擴展性以及更容易形成高質量的歐姆觸點”。

深凹陷可實現增強模式/常關作，0V柵極電位表示關斷狀態。這避免了“柵極偏置故障和意外激活的風險，特別是在高壓應用中”。常關器件的其他優點包括故障安全和更簡單的驅動電路拓?fù)?。該團隊看到了在數據服務器和圖形環境中部署供電系統的潛在潛力。

NPDR GaN HEMT材料通過等離子體輔助分子束外延（PAMBE）在N極軸上GaN襯底上生長（圖1）。使用 N 極需要 ALGaN勢壘低于Ga極性結構，而不是高于GaN通道層。與通過金屬有機化學氣相沉積 （MOCVD） 生長的 HEMT 材料不同，ALGaN 沒有摻雜硅。

圖1：（a）器件示意圖，以及ALE和濕法蝕刻后凹陷柵極區域的表面原子力顯微鏡掃描。

歐姆源極和漏極由無凹陷再生的 MBE n-GaN 組成。該裝置通過臺面蝕刻和離子注入相結合進行分離。+

柵極的深凹槽是通過由等離子體增強CVD二氧化硅組成的硬掩模進行原子層蝕刻，然后濕法蝕刻以去除等離子體損傷來實現的。凹槽在柵極腳和 AL 之間留下了 5nm 的 GaNG一個 N 后屏障。

硬掩模還用于實現自對準柵極沉積過程。柵極電介質為250°C等離子體增強原子層沉積硅酸鉿（HfSiO），二氧化硅/二氧化鉿比為3：2。門金屬是鉑金/金。源極/漏極觸點的金屬是鈦/金。

HEMT 具有 75nm 的柵極基極長度 （LG）、450nm“T”型頂部、300nm源柵和2μm柵漏距離。器件柵極寬度為100μm。

在+4V柵極電位的直流工作中，峰值飽和漏極電流密度為1.5A/mm，拐點電壓為2V。器件閾值為+0.8V，提供增強/常關工作模式。在+1.5V柵極電位和3V漏極偏置下，峰值跨導為550mS/mm。

該團隊報告說：“柵極漏電流小于 10nA/mm 表明 HfSiO 柵極電介質的有效電流阻斷。由于緩沖漏電流較高，關斷態漏極電流為~100μA/mm。目前來源尚不清楚，將通過進一步優化外延設計來減少。

正向偏置柵極擊穿在6V柵極電位和0V漏極時。三端斷態擊穿電壓在30V左右。

在 15V 下進行脈沖應力，然后在 8V 漏極偏置下進行測量，顯示 21% 的電流崩潰，被該團隊視為“相對較低”。研究人員評論道：“雖然可以進一步降低色散，但與標準 MOCVD N 極性 GaN HEMT 相比，這項工作是朝著簡化勢壘結構邁出的重要一步，后者需要組合分級和硅摻雜的結合。

外推截止值 （fT）和最大振蕩（f麥克斯）小信號測量的頻率分別為122GHz和145GHz（圖2）。75nm 器件有一個 fTxLG質量因數為 9.1GHz-μm。更長的門長可以實現更好的通道控制，從而實現更高的品質因數。

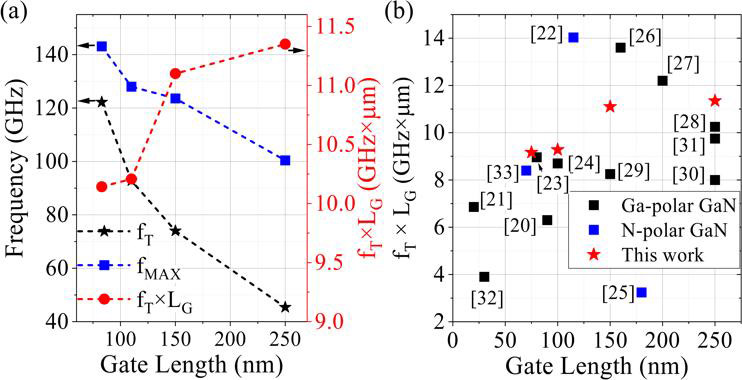

圖 2：（a） 不同柵極長度的小信號結果，以及 （b） fTxLG增強模式 ALGaN/GaN HEMT。

在評論與其他作品的基準比較時，該團隊寫道：“75nm L 的設備G與具有類似 L 的設備相比，表現出最高的性能G.在這項工作中，具有其他門長的器件也表現出頂級性能。值得注意的是，比較中很少有增強模式器件可以支持負載牽引測量。

研究人員在 10GHz 下進行了 Maury 無源負載牽引研究，靜態漏極電壓 （VDQ）和電流（IDQ）分別為18V和120mA/mm，而靜態柵極電位（VGQ網站）為+3V（圖3）。

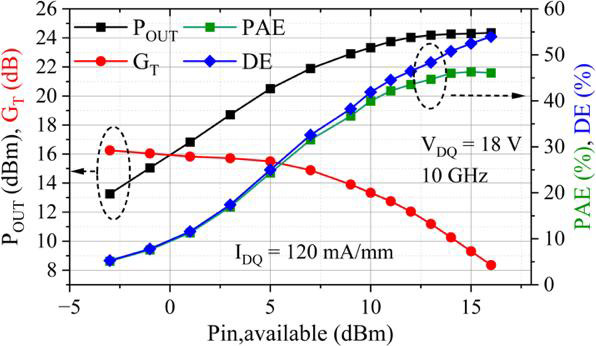

圖 3：負載拉動結果。

該團隊報告說：“V 越高DQ，低于預期的 VGQ網站被使用，可能是由于排水管引起的屏障降低。

輸出功率密度為2.7W/mm，漏極效率（DE）和功率附加效率（PAE）分別為55%和46%。

研究人員評論道：“在這些器件中觀察到高斷態漏電流，這可能是導致效率值低于預期的原因。盡管如此，成功的負載牽引測量在增強模式作方面取得了令人印象深刻的結果。
