IMU（慣性測量單元）無法直接測量角度，本質上是由其核心傳感器的物理特性和角度參數的定義決定的。IMU 的核心組件是加速度計和陀螺儀（部分包含磁力計），這些傳感器的測量對象是運動量（加速度、角速度），而非直接的角度；而角度作為描述物體姿態的位置參數，需要通過對運動量的推導、積分或融合計算才能獲得。

IMU 慣性測量單元(Inertial Measurement Unit) 是測量物體三軸角速度和加速度的設備。狹義上，一個IMU內在正交的三軸上安裝陀螺儀和加速度計，共6個自由度，來測量物體在三維空間的角速度和加速度，這就是我們熟知的"6軸IMU"；廣義上，IMU可在加速度計和陀螺儀的基礎上加入磁力計，就形成了"9軸IMU"。

• 加速度計：檢測載體坐標系統獨立三軸的加速度信號；
• 陀螺儀：檢測載體相對于導航坐標系的角速度信號；
• 磁力計：用卡爾曼或者互補濾波等算法為用戶提供擁有絕對參考的俯仰角、橫滾角和航向角。

增加了磁力計的9軸傳感器又被稱為AHRS 航姿參考系統(Attitude and Heading Reference System)。因為航向角有地磁場的參考，所以不會漂移，但地磁場很微弱，經常受到周圍帶磁場物體的干擾。磁場和重力場越正交，則航姿測量效果越好，也就是說如果磁場和重力場平行，比如地磁南北極，AHRS就沒法使用。

一、IMU 核心傳感器的測量特性

IMU 的核心功能是通過慣性傳感器感知物體的運動狀態，但其傳感器的物理原理決定了它們無法直接輸出角度：

加速度計：測量 “比力”，而非角度

加速度計的核心原理是通過檢測質量塊在加速度作用下的受力（牛頓第二定律），輸出的是加速度矢量（單位：m/s2）。

簡言之，加速度計的輸出是 “力 / 加速度”，而非角度，角度需要通過重力方向間接推導（且受運動干擾）。

• 在靜止或勻速運動時，加速度計主要感知的是重力加速度（地球重力場的方向）。此時可通過重力方向反推傾斜角度（如俯仰角、橫滾角），例如：當物體傾斜時，重力加速度在加速度計坐標系的分量會變化，通過三角函數計算可得到傾斜角度。
• 但在運動狀態下，加速度計還會疊加運動加速度（如加速、減速、振動），此時重力分量被干擾，無法直接用于角度計算

加速度計是一種能夠測量加速度的傳感器。傳統機械加工方法制造的加速度計因體積大、質量大、成本高，應用場合受到很大限制。隨著微機電系統(Micro Electro Mechanical System)技術的發展，國內外都將微加速度計開發作為微機電系統產品化的優先項目。微加速度計與通常的加速度計相比，具有很多優點：體積小、重量輕、成本低、功耗低、可靠性好等。它可以廣泛運用于航空航天、汽車工業、工業自動化及機器人等領域，具有廣闊的應用前景。

加速度計的本質是檢測力而非加速度，即加速度計的檢測裝置捕獲的是引起加速度的慣性力，隨后可利用牛頓第二定律獲得加速度值。測量原理可以用一個簡單的質量塊、彈簧和指示計來表示。

加速度計采用“東北天”坐標系（ENU）：g = ( 0 , 0 , ? 9.81 ) T g

加速度計是一種能夠測量加速度的傳感器。通常由質量塊、阻尼器、彈性元件、敏感元件和適調電路等部分組成。傳感器在加速過程中，通過對質量塊所受慣性力的測量，利用牛頓第二定律獲得加速度值。結構包括由硅膜片、上蓋、下蓋，膜片處于上蓋、下蓋之間，鍵合在一起。一維或二維納米材料、金電極和引線分布在膜片上，并采用壓焊工藝引出導線。根據傳感器敏感元件的不同，常見的加速度傳感器包括電容式、壓阻式、壓電式等。

陀螺儀：測量 “角速度”，而非角度

• 陀螺儀（如 MEMS 陀螺儀）通過檢測旋轉時的科里奧利力或振動頻率變化，輸出的是角速度（單位：rad/s 或 °/s），即 “角度的變化率”。

• 角速度是角度對時間的導數，因此要得到角度，必須對陀螺儀的輸出進行積分運算。
• 但積分過程會累積誤差：陀螺儀存在零漂（靜止時輸出非零的微小角速度），積分后誤差會隨時間增大（“漂移”），導致角度結果逐漸偏離真實值。

陀螺儀的工作原理

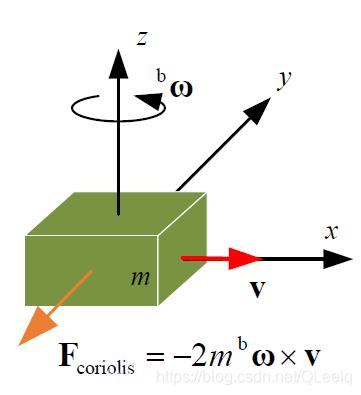

當一個質點相對于慣性系做直線運動時，因為質點自身慣性，它相對于旋轉體系，其軌跡是一條曲線。立足于旋轉體系，我們認為有一個力驅使質點運動軌跡形成曲線?？剖狭褪菍@種偏移的一種描述，表示為：

即本來直線的運動當放在一個旋轉體系中直線軌跡會發生偏移，而實際上直線運動的問題并未受到力的作用，設立這樣一個虛擬的力稱為科里奧利力。

由此我們在陀螺儀中，選用兩塊物體，他們處于不斷的運動中，并令他們運動的相位相差-180度，即兩個質量塊運動速度方向相反，而大小相同。它們產生的科氏力相反，從而壓迫兩塊對應的電容板移動，產生電容差分變化。電容的變化正比于旋轉角速度。由電容即可得到旋轉角度變化。

IMU的測量精度主要由所采用的陀螺儀來決定，所以陀螺儀是導航系統中最核心的部件。一般慣導系統也直接由陀螺儀傳感器的類型進行分類。主流慣導系統分為撓性陀螺慣導系統、靜電陀螺管道系統、光纖陀螺慣導系統、激光陀螺慣導系統和微機械陀螺慣導系統幾大類。

1 撓性陀螺

撓性陀螺儀主要由陀螺轉子、撓性接頭、驅動電機、信號器和力矩器五大部分組成。它的特點是成本低，精度也較低，動態范圍受限，需要專用的馬達電源和力反饋回路。

2 靜電陀螺

精度高，工藝要求高，成本高，需要復雜的電子裝置，如支承系統和測角系統等。我國靜電陀螺儀研制工作始于1965年，沿著Honeywell公司的空心球方案展開。1990年通過了0.001°/h的隨機漂移率的鑒定。90年代中期開始轉向實心球靜電陀螺儀方案的研制，但是工藝要求非常高，轉子或電極的極微小幾何形狀誤差都會形成干擾力拒，造成陀螺漂移。

靜電陀螺儀是精度最高的陀螺儀,而且適用于長時間工作的環境,因而在核潛艇和遠程飛機上已經得到普遍應用。

3 激光陀螺

在閉合光路中，由同一光源發出的沿順時針方向和反時針方向傳輸?shù)膬墒獍l(fā)生干涉，利用檢測相位差或干涉條紋的變化，可以測出閉合光路旋轉角速度。激光陀螺儀的基本元件是環形激光器。

激光陀螺精度高，具有很強的抗沖擊能力和很寬的動態范圍。存在的最大問題是其制造工藝比較復雜.因而造成成本偏高，同時其體積和重量也偏大。這一方面限制了其進一步的發展和應用。另一方面也促使激光陀螺儀向低成本、小型化以及三軸整體式方向發展。

4 光纖陀螺

光纖陀螺儀是以光導纖維線圈為基礎的敏感元件， 由激光二極管發射出的光線朝兩個方向沿光導纖維傳播。光傳播路徑的不同，決定了敏感元件的角位移。光纖陀螺儀與傳統的機械陀螺儀相比，優點是全固態，沒有旋轉部件和摩擦部件，壽命長，動態范圍大，瞬時啟動，結構簡單，尺寸小，重量輕。與激光陀螺儀相比，光纖陀螺儀沒有閉鎖問題，也不用在石英塊精密加工出光路，成本相對較低。

現代光纖陀螺儀是一種能夠精確地確定運動物體方位的儀器，它是現代航空，航海，航天和國防工業中廣泛使用的一種慣性導航儀器，它的發展對一個國家的工業，國防和其它高科技的發展具有十分重要的戰略意義。

5 微機械陀螺（MEMS陀螺）

體積小、重量輕。微機械陀螺主要采用類集成電路的硅加工工藝器件尺寸均在毫米量級重量在克級。

批量生產、成本低、性能穩定、抗干擾能力強。由于器件是一個整體無須裝配組合所以有良好的整體穩定性、抗干擾能力可靠性高。

易集成。采用MEMS工藝的陀螺很容易進行系統集成將電路加速度計集成一體實現慣性組合。

由于具有以上優點，因此MEMS陀螺在各個領域都有廣泛的應用。尤其在對重量、尺寸要求很高的航空、航天、軍事、工業應用、智能制造等領域，MEMS陀螺具有絕對的優勢。

磁力計工作原理

磁力計是利用地磁場來定北極的一種器件。磁力計能提供裝置在XYZ各軸所承受磁場的數據，接著相關數據會匯入微控制器的運算器，以提供磁北極相關的航向角，利用這些信息可偵測地理方位。磁力計是采用三個互相垂直的磁阻傳感器，每個軸向上的傳感器檢測在該方向上的地磁場強度。

上圖為一種采用具有晶體結構的合金材料。它們對外界的磁場很敏感，磁場的強弱變化會導致磁阻傳感器電阻值發生變化。

二、角度參數的本質：為何需要解算？

角度（如俯仰角、橫滾角、航向角）是描述物體姿態的位置參數，其定義依賴于 “參考系”（如地面坐標系、慣性坐標系）。要得到角度，需要明確物體相對參考系的方位關系，而 IMU 的傳感器本身無法直接感知這種 “方位關系”：

加速度計能感知的 “重力方向” 和陀螺儀能感知的 “旋轉速率”，都是相對自身坐標系的運動量，而非與外部參考系的直接角度關系。

MPU6050的工作原理

MPU6050是一款由InvenSense公司生產的六軸運動跟蹤設備，它集成了三軸陀螺儀和三軸加速度計。它的工作原理是基于MEMS（微機電系統）技術，通過微小的機械結構感應和測量加速度和角速度的變化，以此來確定設備的運動狀態。

陀螺儀的核心部件是一個振動的陀螺，它能檢測到由于外部旋轉而產生的科里奧利力，從而判斷出角速度。加速度計則是通過測量由于重力或運動所產生的加速度變化來確定方向和運動。

MPU6050的特性與應用

MPU6050具備高性能的動態范圍，它的陀螺儀可以測量±250、±500、±1000和±2000°/sec（度每秒）的角速度，而加速度計可以測量±2g、±4g、±8g和±16g的加速度。其具有數字輸出功能，可直接通過I2C或SPI接口與微控制器通信。

這種傳感器廣泛應用于手機、游戲控制器、機器人、無人機、可穿戴設備等領域。在這些領域中，MPU6050能夠提供精確的運動檢測和分析，允許實現例如手勢識別、運動追蹤、姿態估計等多種功能。

MPU6050的DMP功能解析

MPU6050自帶的數字運動處理器（DMP）功能，能夠直接在傳感器內部處理數據，減輕微控制器的負擔。DMP集成了運動學方程，并可以直接輸出姿態數據，例如四元數，這樣可以提供實時、高精度的運動數據。

DMP的工作原理基于預先設定的算法和濾波器，對原始的加速度和角速度數據進行處理，從而提取出設備的姿態信息。這些計算過程是由專用的硬件加速器來執行，確保了高效的運算。

DMP的主要特點在于它能夠實現高級別的數據處理，包括但不限于濾波、姿態解算和步態檢測。它支持多種輸出格式，使得開發者可以更容易地獲取數據。此外，DMP提供了一定的用戶可編程性，讓開發者能夠根據自己的需求調整算法。

DMP的另一個重要特點是它能夠通過FIFO（先進先出緩沖區）來存儲數據，這極大地優化了數據的處理效率。此外，DMP還支持與外部傳感器數據的融合，如磁力計，進一步提高了姿態估計的準確度。

三、為何需要 “融合解算”？

單一傳感器無法可靠輸出角度，必須通過融合加速度計和陀螺儀的數據（必要時加入磁力計）進行解算，原因是兩者存在互補的局限性：

通過融合算法（如卡爾曼濾波、互補濾波），可結合兩者的優勢：

用加速度計的 “絕對參考”（重力方向）修正陀螺儀的漂移；

IMU 無法直接測量角度的核心原因是：

1、其核心傳感器（加速度計、陀螺儀）的物理特性決定了它們只能輸出加速度和角速度（運動量），而非角度（位置參數）；

2、角度作為姿態參數，需要通過對運動量的積分（陀螺儀） 或參考系推導（加速度計） 獲得，且單一傳感器的誤差需通過融合解算抵消。

IMU參數說明

分辨率：分辨率是指陀螺儀芯片能夠測量的最小角度。分辨率越高，測量的精度就越高。

量程：量程是指陀螺儀芯片能夠測量的最大角度范圍。量程越大，應用范圍就越廣。

頻率響應：頻率響應是指陀螺儀芯片可測量的最高頻率。頻率響應越高，測量的反應速度就越快。

零偏：指在靜態狀態下，陀螺儀輸出的角速度值，其實際值與理論值之間的偏差。該值通常會因為加速度的影響而發生變化。

陀螺儀零偏誤差：陀螺儀輸出值在沒有物理旋轉時的平均偏差。通常以度/秒為單位

陀螺儀非線性誤差：陀螺儀輸出值與物理旋轉速度之間的非線性誤差。通常以百分比表示。

加速度計非線性誤差：加速度計輸出值與物理加速度之間的非線性誤差。通常以百分比表示

動態響應：陀螺儀芯片在運動狀態下的響應速度和準確度。主要體現在動態性能和帶寬兩個方面，動態性能越好，表示芯片能夠快速響應運動狀態的變化，帶寬越寬，表示芯片能夠處理更高頻率的運動信號。

溫漂：陀螺儀芯片在溫度變化的情況下，輸出信號的漂移程度。溫漂越小，表示芯片的精度和穩定性在不同溫度下都能得到保證。

頻率范圍：陀螺儀芯片能夠測量的旋轉頻率范圍。頻率范圍越廣，表示芯片能夠應對更廣泛的測量需求。

同軸性：陀螺儀芯片的同軸性指的是其對旋轉軸的測量精度。同軸性越好，表示芯片能夠準確測量旋轉事件。

穩定性：穩定性是指陀螺儀芯片輸出信號的穩定程度。穩定性越好，測量的準確性就越高。

因此，IMU 的角度輸出本質是 “慣性解算” 的結果 —— 通過數學模型將加速度和角速度轉化為姿態角度，這是由慣性傳感器的原理和角度參數的定義共同決定的。
