聲音從信號到藝術的蛻變，需要一把魔法鑰匙。AirAUDIO_1000正是這把鑰匙，它解鎖了電信號與情感表達之間的轉化密碼，讓每一次聲音傳遞都成為直擊心靈的魔法時刻。

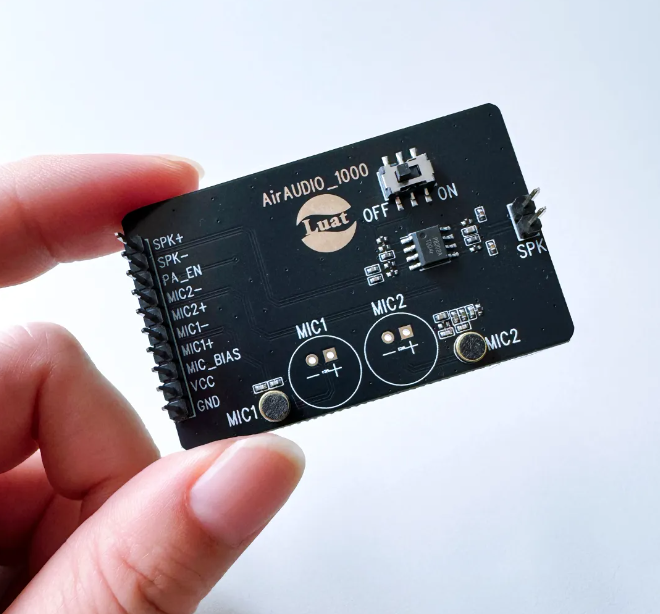

AirAUDIO_1000——是支持2路上行Mic，1路下行Speaker的音頻配件板。
今天一起來細聊聊AirAUDIO_1000——出鏡率高，絕不“默默無聞”的音頻配件板。
一、AirAUDIO_1000使用說明
AirAUDIO_1000配件板包含了Audio PA、為Audio Codec供電的LDO、Mic、Speaker插頭、以及一個獨立的PA使能GPIO。
使用要點說明如下：
1. MIC1：
MIC1的特點是配件板無Micbias偏置電壓電路，需要搭配使用的模組已內置Micbias偏置電壓電路。
1）適配型號：
可搭配Air780EHV、Air8101、Air8101A使用。
Air780EHV只支持1路Mic，已內置Micbias偏置電壓電路；
Air8101、Air8101A支持2路Mic，其中Mic1已內置Micbias偏置電壓電路。
2）注意事項：
Mic+、Mic-有正負之分，不可以接反，否則Mic無法正常工作；MIC1有板載貼片式駐極體Mic，也預留了焊接式駐極體Mic焊盤，以便調試需要時方便焊接。
2. MIC2：
MIC2的特點是配件板有Micbias偏置電壓電路，需要搭配使用的模組未內置Micbias偏置電壓電路。
1）適配型號：
可搭配Air8101、Air8101A使用。
Air8101、Air8101A支持2路Mic，其中Mic2未內置Micbias偏置電壓電路，直連AirAUDIO_1000的MIC2+、MIC2-；
同時也需要將Mic_bias偏置電壓，直連AirAUDIO_1000的MIC_BIAS。
2）注意事項：
Mic+、Mic-有正負之分，不可以接反，否則Mic無法正常工作；MIC2有板載貼片式駐極體Mic，也預留了焊接式駐極體Mic焊盤，以便調試需要時方便焊接；MIC_BIAS不連接時，Mic2無法正常工作。
3. Speaker
可直接驅動2.5W 4歐姆喇叭，已內置D類音頻 PA（PAM8302），官配喇叭配件。

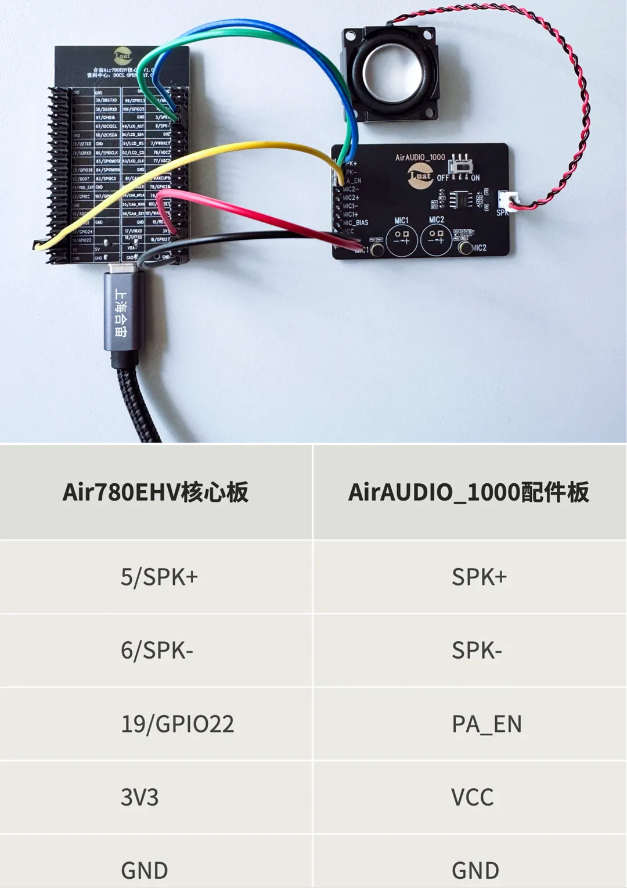

Air780EHV、Air8101、Air8101A的Speaker，直連AirAUDIO_1000的SPK+、SPK-。
4. PA_EN
即AirAUDIO_1000板載音頻PA的使能腳；高，開啟；低，關閉。

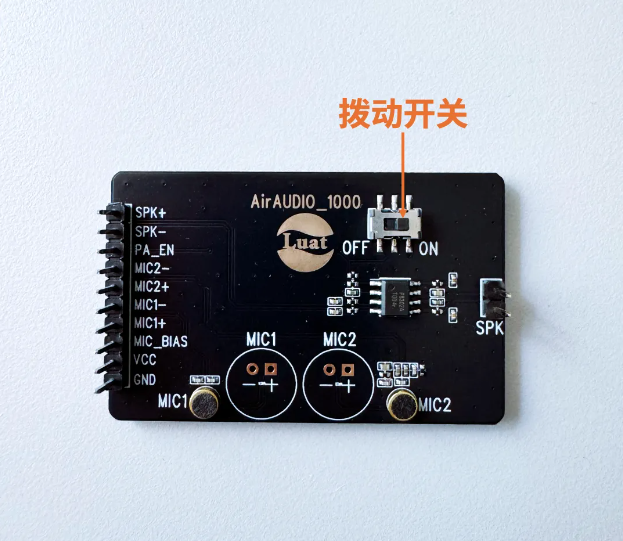

AirAUDIO_1000上的撥動開關，是手動的“PA_EN”。
當PA_EN不方便由主控控制時，可直接將撥動開關撥至ON側；
當PA_EN由主控軟件控制時，需要將撥動開關撥至OFF側。
5. VCC
VCC為AirAUDIO_1000的板載PA供電，電壓供電范圍2.0V-5.5V，但只有在5V供電時才能輸出2.5W功率。
建議由為模組供電的VBAT給VCC供電，雖然實際輸出功率可能小一些，但調試時連接會比較方便。

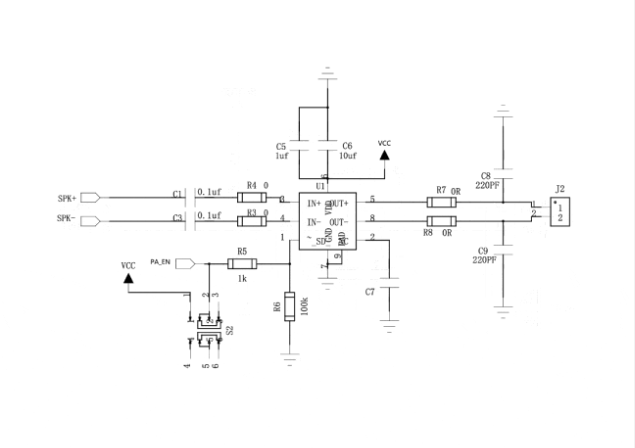

二、原理圖及參考示例
相關原理圖與PCB、硬件參考設計、音頻應用示例等資料，持續更新開放。
最新資料下載：https://docs.openluat.com/accessory/airaudio_1000/
