第一部分 靜態非理想特性

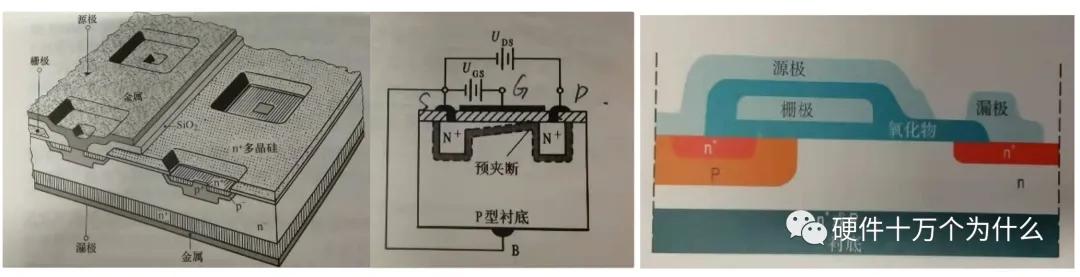

幾乎所有的書籍資料，在講解MOSFET的時候，都喜歡先從微觀結構去分析MOSFET基于半導體特性的各種結構，然后闡述這些結構導致其參數的成因。但是這種方式對于物理基礎較弱的應用型硬件工程師是非常不友好的，導致大家看了大量的表述沒有理解，沒有汲取到營養。各種三維、二維的圖形，各式各樣，也不統一。

本章節，我們從應用的角度，來看我們選擇一個開關的器件，當選擇了一個MOSFET之后，他并不是一個完全理想的開關器件。通過其不理想的地方，理解他的一些關鍵參數。后續的內容，我們再通過微觀結構去理解一下導致這些參數的原因。先知道是什么樣的，再理解為什么會導致這個樣，更易于幫助大家理解。

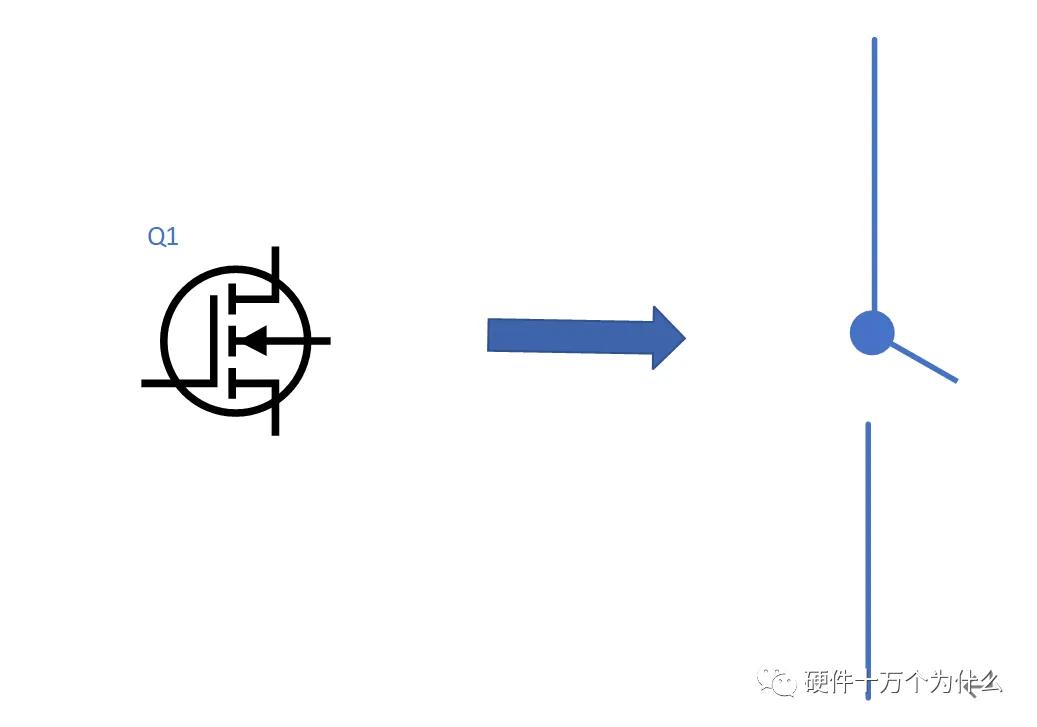

前文，我們已經提到我們在開關電源中選擇增強型N-MOSFET，我們希望他是一個理想的開關。要么完全打開（打開時，電阻值為∞），要么完全閉合（閉合時，電阻值為0），而且打開和關閉的過程是瞬間完成的，不需要開關過程的時間。

首先在完全“開”和完全“關”的狀態，MOSFET就是不理想的，這里涉及他的兩個參數。

1、IDSS：零柵壓漏極電流

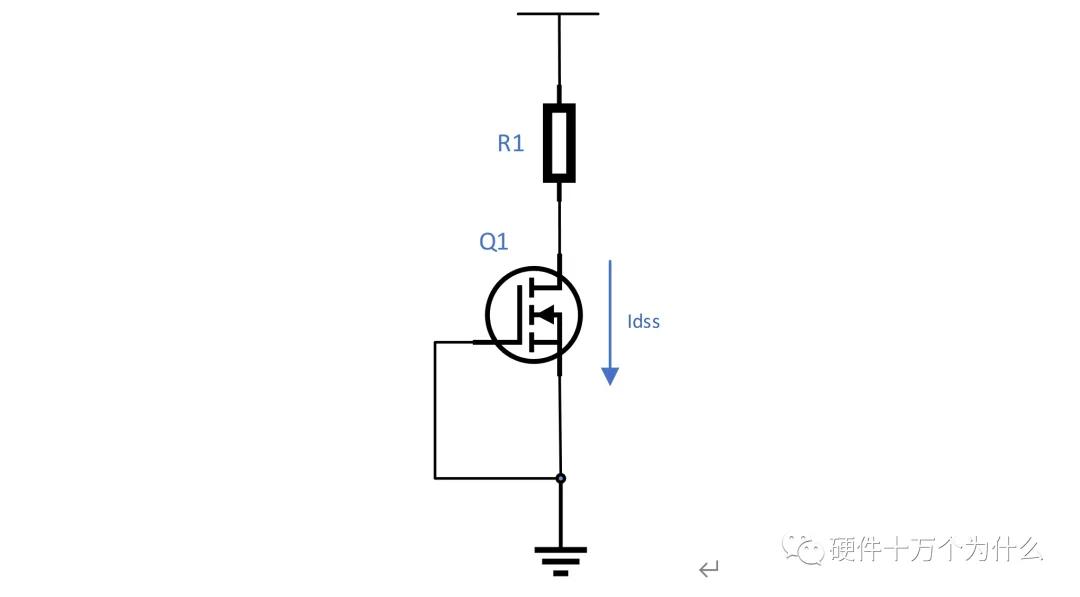

IDSS是指在當柵源電壓為零時，在特定的漏源電壓下的漏源之間泄漏電流。即，剛剛我們描述的在MOSFET在完全“打開”的狀態，柵極（G極）和源極的壓差為0的時候，此時有漏電流通過MOSFET。也就是說MOSFET在截止的時候，沒那么理想，會“漏電”。

既然泄漏電流隨著溫度的增加而增大，IDSS在室溫和高溫下都有規定。漏電流造成的功耗可以用IDSS乘以漏源之間的電壓計算，通常這部分功耗可以忽略不計。特別是對于大功率開關電源，這點功耗在總功耗中的比例非常小。

2、RDS(on)：導通電阻

RDS(on)(Static
Drain-to-SourceOn-Resistance,靜態通態電阻)是MOSFET充分導通時漏-源極之間的等效電阻。即，我們剛剛說的在開關完全閉合時，電阻不為0,有一個小電阻就是這個RDS(on)。在非飽和狀態DS之間的電壓是隨著柵極偏置電壓VGS的提高而降低的到飽和導通狀態時達到最低值。在飽和導通狀態,如果忽略溫度的變化RDS(on)幾乎不受漏極電流的影響。換言之，一定溫度條件下,飽和導通的MOSFET的RDS(on)幾乎是一個定值。

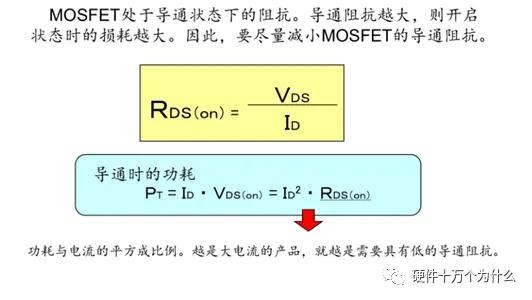

根據歐姆定律不難明白，RDS(on)是MOSFET導通功耗的決定性因素。低電壓規格的MOSFET的RDS(on)很低,這就意味著在開關狀態下，低電壓規格的MOSFET的自身功耗很低,這是MOSFET近年來發展迅速的主要原因之一。

它是一個非常重要的參數，決定了MOSFET導通時的消耗功率。此參數一般會隨結溫度的上升而有所增大。故應以此參數在高工作結溫條件下（最惡劣條件下）的值作為損耗及壓降計算。

在MOSFET的制造工藝中，為了獲得更低的RDS(on)，會犧牲其他的性能，例如：DS之間的擊穿電壓VDDS。

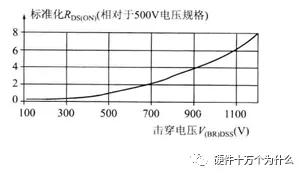

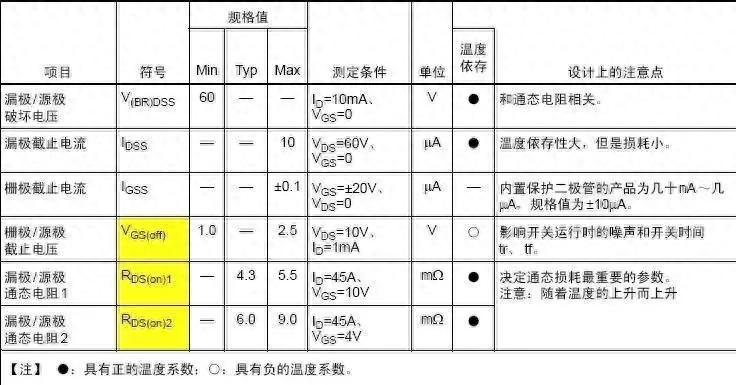

RDS(on)越小的器件,制作的開關電源效率越高。但耐壓高的MOSFET，RDS(on)也大，所以限制了 低RDS(on)的MOSFET在高電壓開關電源中的應用。另外,漏極電流Id增加, RDS(on)也略有增加; 柵壓Vgs升高, RDS(on)有所降低。一般所有型號的MOSFET在說明書的顯著位置給出的Rps(on)值均是指特定的測試條件下的值。器件資料中標定的在特定RDS(on),是特定條件下測試的結果，一般VGS（一般為10V）、結溫及漏極電流的條件下，MOSFET導通時漏源間的最大阻抗。

3、VGS(th)或VGS(off)：閾值電壓

如果我們把MOSFET看成是一個開關，則控制這個開關的打開或者關閉，也是需要一定的條件的。并不是一點能量都不需要就可以對MOSFET進行控制。這個控制的條件就是VGS(th)或VGS(off)：閾值電壓。

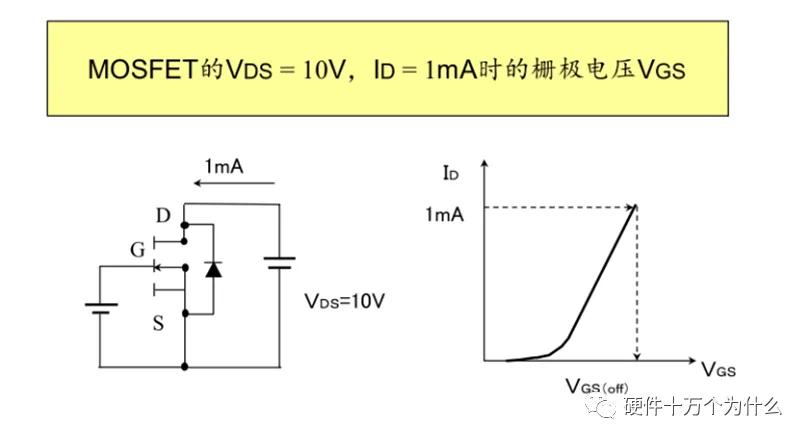

VGS(th)是指加的柵源電壓能使漏極開始有電流，或關斷MOSFET時電流消失時的電壓。當外加控制柵極-源極之間的電壓差Vgs超過某一電壓值，使得這個開關開始打開的時候時，該值表示為Vgs(th)。對于器件廠家給出這個參數的時候，通常將漏極上的負載短接件下漏極電流 Id等于1mA時的柵極電壓定義為閾值電壓。

一般來講,短溝道MOSFET的漏極和源極空間電荷區對閾值電壓的影響較大，即隨著電壓增加,空間電荷區伸展,有效溝道長度縮短,閾值電壓會降低。因為工藝過程可影響Vgs(th),故Vgs(th)是可以通過改動工藝而調整的。當環境噪聲較低時,可以選用閾值電壓較低的管子,以降低所需的輸入驅動信號電壓。當環境噪聲較高時,可以選用閾值電壓較高的開關管,以提高抗干擾能力。閾值電壓一般為1.5~5V。

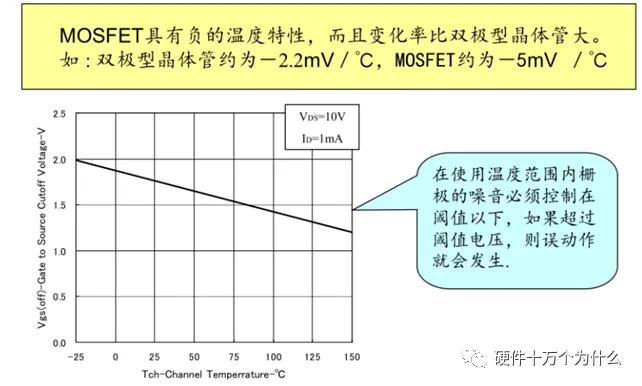

結溫對閾值電壓有影響，大約結溫每升高45℃，閾值電壓下降10%，溫度系數為

正常情況下，所有的MOS柵極器件的閾值電壓都會有所不同。因此，VGS(th)的變化范圍是規定好的。VGS(th)是負溫度系，當溫度上升時，MOSFET將會在比較低的柵源電壓下開啟。

早期低Vgs（th）的MOSFET幾乎沒有，所以一般我們需要用單片機控制電源通斷的電路都需要先通過一個三極管轉成高壓控制信號再控制MOSFET。但是隨著低Vgs（th）的MOSFET的普及，可以直接對MOSFET進行控制。

4、結電容

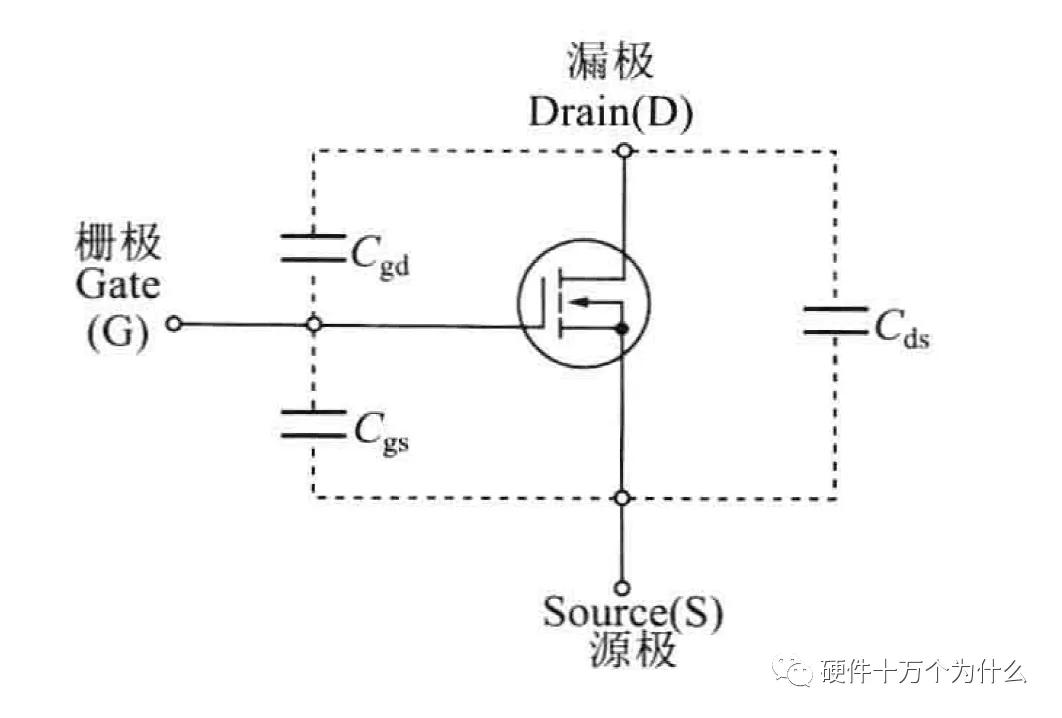

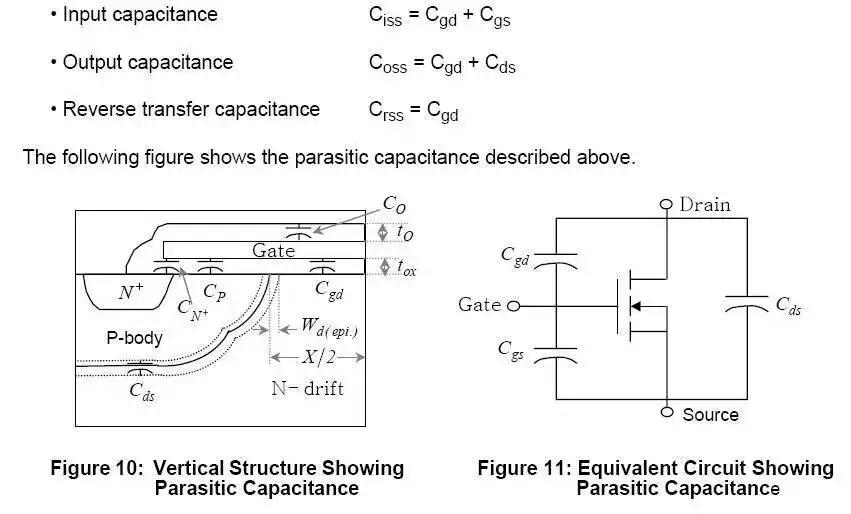

因為是半導體，就有PN結，有PN結，就有結電容。當然根據我們剛剛的方法，先不管微觀模型。我們先從宏觀上看一下結電容等效到MOSFET三個電極之間的等效電容。

盡管結電容的容量非常小,對電路穩定性的影響卻是不容忽視的，處理不當往往會引起高頻自激振蕩。更為不利的是,柵控器件的驅動本來只需要一個控制電壓而不需要控制功率,但是工作頻率比較高的時候,結電容的存在會消耗可觀的驅動功率，頻率越高,消耗的功率越大。

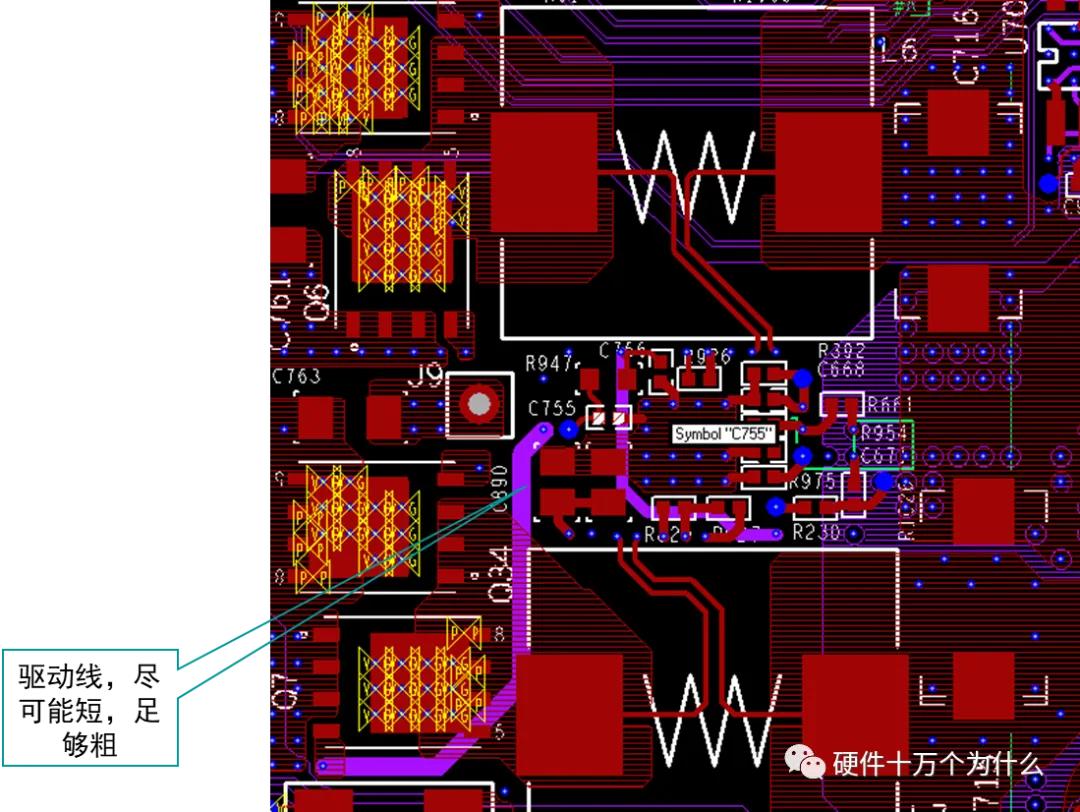

這也就是我們通常認為，MOSFET的GS兩極之間是一個高阻值的電阻，但是在設計開關電源的時候，我們通常需要加粗Gate極的PCB走線。保障在開關的過程中，驅動MOSFET的瞬間電流比較大，有足夠的通流能力。這正是因為極間等效電容的存在。

當然這個過程不簡簡單單是對電容進行充電，還存在更復雜的過程。

5、VGS(th)，VGS(off)：閾值電壓

VGS(th)是指加的柵源電壓能使漏極開始有電流，或關斷MOSFET時電流消失時的電壓，測試的條件（漏極電流，漏源電壓，結溫）也是有規格的。正常情況下，所有的MOS柵極器件的閾值電壓都會有所不同。因此，VGS(th)的變化范圍是規定好的。VGS(th)是負溫度系數，當溫度上升時，MOSFET將會在比較低的柵源電壓下開啟。

6、IGSS ―柵源漏電流

IGSS是指在特定的柵源電壓情況下流過柵極的漏電流。

第二部分 動態電特性

Ciss ：輸入電容

將漏源短接，用交流信號測得的柵極和源極之間的電容就是輸入電容。Ciss是由柵漏電容Cgd和柵源電容Cgs并聯而成，或者Ciss = Cgs +Cgd。當輸入電容充電致閾值電壓時器件才能開啟，放電致一定值時器件才可以關斷。因此驅動電路和Ciss對器件的開啟和關斷延時有著直接的影響。

Coss ：輸出電容

將柵源短接，用交流信號測得的漏極和源極之間的電容就是輸出電容。Coss是由漏源電容Cds和柵漏電容Cgd并聯而成，或者Coss = Cds +Cgd對于軟開關的應用，Coss非常重要，因為它可能引起電路的諧振

Crss ：反向傳輸電容

在源極接地的情況下，測得的漏極和柵極之間的電容為反向傳輸電容。反向傳輸電容等同于柵漏電容。Cres =Cgd，反向傳輸電容也常叫做米勒電容，對于開關的上升和下降時間來說是其中一個重要的參數，他還影響這關斷延時時間。電容隨著漏源電壓的增加而減小，尤其是輸出電容和反向傳輸電容。

Qgs, Qgd, 和 Qg ：柵電荷

柵電荷值反應存儲在端子間電容上的電荷，既然開關的瞬間，電容上的電荷隨電壓的變化而變化，所以設計柵驅動電路時經常要考慮柵電荷的影響。

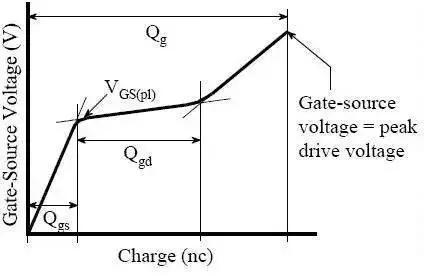

Qgs從0電荷開始到第一個拐點處，Qgd是從第一個拐點到第二個拐點之間部分（也叫做“米勒”電荷），Qg是從0點到VGS等于一個特定的驅動電壓的部分。

漏電流和漏源電壓的變化對柵電荷值影響比較小，而且柵電荷不隨溫度的變化。測試條件是規定好的。柵電荷的曲線圖體現在數據表中，包括固定漏電流和變化漏源電壓情況下所對應的柵電荷變化曲線。在圖中平臺電壓VGS(pl)隨著電流的增大增加的比較?。S著電流的降低也會降低）。平臺電壓也正比于閾值電壓，所以不同的閾值電壓將會產生不同的平臺電壓。

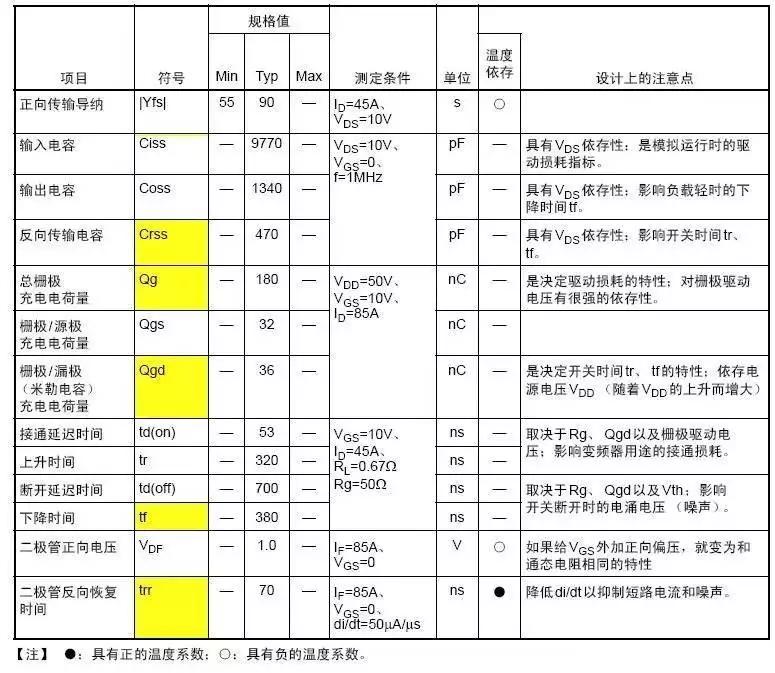

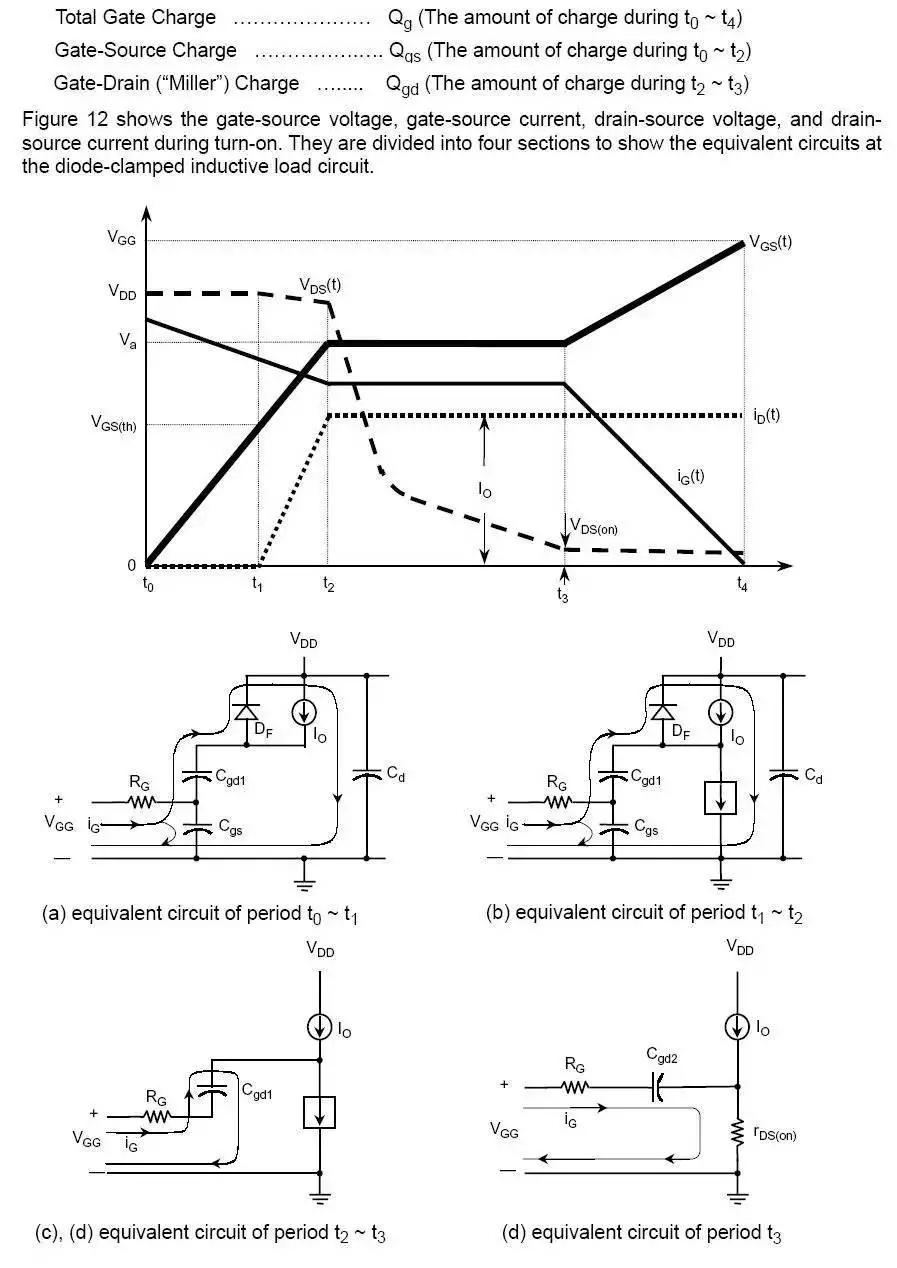

下面這個圖更加詳細，應用一下：

導通延時時間 (Turn-On Delay Time - td(on))

td(on) ：導通延時時間

導通延時時間是從當柵源電壓上升到10%柵驅動電壓時到漏電流升到規定電流的10%時所經歷的時間。

• 柵極電容充電 (C_iss)： MOSFET的柵極與源極之間存在固有的寄生電容 (C_GS)，柵極與漏極之間也存在寄生電容 (C_GD)。初始充電階段，驅動電路需要向C_GS和C_GD(此時V_DS高，C_GD較小) 注入電荷，以提升V_GS。

• 擴寫定義： 當 MOSFET 的柵極驅動電壓(V_DR) 開始上升，td(on)指的是從柵源電壓(V_GS) 上升到其最終驅動電壓 (V_DR) 的10% 那一刻開始計時，到漏極電流 (I_D)上升到其負載規定電流 (I_LOAD) 的10% 那一刻結束所經歷的時間。它本質上是柵極電壓開始有效建立后，到溝道開始形成并允許顯著電流流動之前的初始延遲 。

• 物理原理與產生原因：

• 達到閾值電壓 (V_th)：核心延遲發生在 V_GS從 0V 上升到器件的 閾值電壓(V_th) 期間。只有當V_GS > V_th時，柵極下方的半導體表面才會開始形成反型層 （導電溝道的雛形）。在此之前，溝道尚未形成，I_D幾乎為 0 (僅有極小的泄漏電流)。驅動電流 (I_G) 的大小和C_iss(C_GS+ C_GD) 的容量共同決定了這個充電速度。 *主要影響因素： 驅動電路的輸出電流能力 (I_G)、柵極回路總電阻 (R_G)、柵源電容 (C_GS)、柵漏電容 (C_GD- 在V_DS高時較小)、器件的閾值電壓 (V_th)。

關斷延時時間 (Turn-Off Delay Time- td(off))

td(off) ：關斷延時時間

關斷延時時間是從當柵源電壓下降到90%柵驅動電壓時到漏電流降至規定電流的90%時所經歷的時間。這顯示電流傳輸?shù)截?fù)載之前所經歷的延遲。

• 定義： 當 MOSFET 的柵極驅動電壓 (V_DR) 開始下降，td(off)指的是從柵源電壓 (V_GS) 下降到其初始驅動電壓 (V_DR) 的90% 那一刻開始計時，到漏極電流 (I_D) 下降到其負載規定電流 (I_LOAD) 的90% 那一刻結束所經歷的時間。這反映了柵極控制信號開始撤除后，到溝道導電能力開始顯著減弱之前的初始保持時間 ，是負載電流傳輸路徑開始斷開 的延遲。

• 物理原理與產生原因：

•  **柵極電容放電 (C_iss)：**驅動電路開始吸收柵極電容 ( C_GS和C_GD) 上存儲的電荷，使V_GS下降。

• 脫離強反型區 (Overdrive)： V_GS從初始的過驅動狀態 (V_GS(on) >> V_th) 下降到V_th以下需要時間。只要V_GS仍顯著高于V_th，溝道就保持強導通狀態，I_D基本維持I_LOAD（由負載和電源電壓決定）。td(off)主要消耗在V_GS從V_GS(on)下降到V_th附近的過程中。此時V_DS仍然很低（MOSFET 導通時飽和壓降），C_GD相對較大，也參與放電。

• 主要影響因素： 驅動電路的灌電流能力(I_G)、柵極回路總電阻 (R_G)、柵源電容 (C_GS)、柵漏電容 (C_GD- 在V_DS低時較大)、器件的閾值電壓 (V_th)。

上升時間 (Rise Time - tr)*定義：

tr ：上升時間

上升時間是漏極電流從10%上升到90%所經歷的時間。

tr指的是在導通過程中，漏極電流 (I_D) 從其負載規定電流 (I_LOAD)的10% 上升到90% 所經歷的時間。它衡量了 MOSFET 一旦開始導通，電流從微小值迅速增大到接近滿載值的能力和速度 ，反映了溝道導電能力快速增強 的過程。

• 物理原理與產生原因：* **米勒平臺效應 (Miller Plateau)：**這是tr發生的關鍵階段。隨著I_D開始增加，V_DS必須開始下降（因為負載電流守恒）。V_DS的劇烈變化會通過 柵漏電容 (C_GD-或稱米勒電容C_rss) 產生強大的位移電流 。這個電流I_G(CGD) = C_GD * dV_DS/dt會被驅動電路“吸收”。

• 柵極電壓“停滯”： 在tr期間，驅動電路提供的很大一部分電流I_G并沒有用來繼續升高V_GS以增強溝道（這需要給C_GS充電），而是被用來抵消C_GD放電產生的位移電流（因為V_DS在下降）。這就導致了V_GS在一段時間內幾乎保持恒定 ，形成一個電壓平臺，即米勒平臺 (Miller Plateau) 。平臺電壓通常在V_GS略高于V_th的某個值。

• 溝道快速增強： 在米勒平臺期間，雖然V_GS不變，但V_DS持續快速下降。當V_DS下降到接近器件導通電阻 (R_DS(on)) 決定的飽和壓降 (I_D * R_DS(on)) 時，d(V_DS)/dt減慢，C_GD的位移電流需求減少，驅動電流重新主導給C_GS充電，V_GS繼續上升（如果驅動電壓允許），溝道進一步增強，I_D達到I_LOAD。

• tr的本質：tr主要就是米勒平臺持續的時間。它由驅動電流I_G、米勒電容C_GD的大?。ù藭r的C_GD值很重要，通常用測試條件V_DS下的C_rss或C_GD表示）、以及需要下降的漏源電壓差 (ΔV_DS) 共同決定。公式近似為tr ≈ (C_GD * ΔV_DS) / I_G。

• 主要影響因素： 驅動電流能力 (I_G)、柵漏電容/米勒電容 (C_GD,C_rss)、漏源電壓變化量 (V_DS(off)->V_DS(on))、柵極電阻 (R_G)。

下降時間 (Fall Time - tf)

tf ：下降時間

下降時間是漏極電流從90%下降到10%所經歷的時間

• 定義： tf指的是在關斷過程中，漏極電流 (I_ D) 從其負載規定電流 (I_LOAD) 的90% 下降到10% 所經歷的時間。它衡量了 MOSFET 一旦開始關斷，電流從接近滿載值迅速減小到接近零的能力和速度 ，反映了溝道導電能力快速減弱 的過程。

• 物理原理與產生原因：

• 反向米勒效應： 關斷時也存在米勒效應，但方向相反。隨著溝道開始夾斷，I_D開始減小，V_DS必須從導通壓降開始上升。V_DS的上升 (dV_DS/dt > 0) 會通過C_GD產生位移電流I_G(CGD) = C_GD * dV_DS/dt，流入 柵極。

• **柵極電壓“抬升”或“減緩下降”：**這個流入柵極的位移電流會**對抗**驅動電路試圖拉低 `V_GS` 的努力。它會使 `V_GS` 的下降速度變慢，或者在特定階段看起來“停滯”甚至略有抬升（這取決于驅動電路類型），形成一個不那么平坦的“關斷米勒平臺”。 * **溝道快速夾斷：** 在 `tf` 期間，驅動電流`I_G` 和 `C_GD` 位移電流共同作用。驅動電流繼續抽走 `C_GS` 和 `C_GD` 的電荷（降低`V_GS`），而 `C_GD` 位移電流則部分抵消這個效果。最終 `V_GS` 持續下降（盡管速度變慢），溝道迅速關閉，`I_D` 快速減小。

• tf的本質：tf主要是克服反向米勒效應、將V_GS從米勒平臺電壓（或附近）拉低到使溝道接近完全關閉所需的時間。它受驅動電流I_G(拉電流能力)、米勒電容C_GD、以及需要上升的漏源電壓差 (ΔV_DS) 影響。公式近似為tf ≈ (C_GD * ΔV_DS) / I_G。注意C_GD在關斷初期 (V_DS低) 較大。

• 主要影響因素： 驅動電路的灌電流能力 (I_G)、柵漏電容/米勒電容 (C_GD,C_rss)、漏源電壓變化量 (V_DS(on)->V_DS(off))、柵極電阻 (R_G)。

第三部分 最大額定參數

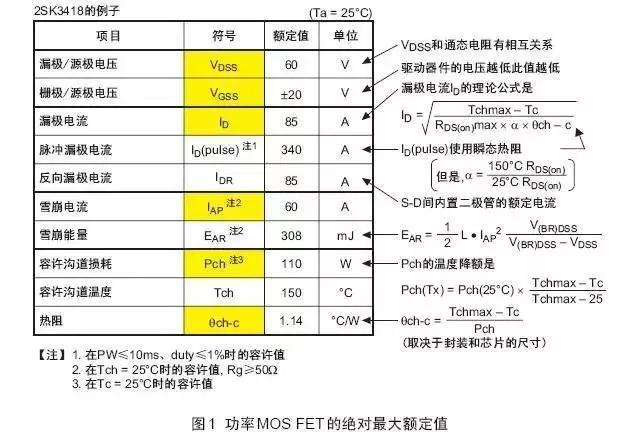

最大額定參數，所有數值取得條件(Ta=25℃)

VDSS 最大漏-源電壓

在柵源短接，漏-源額定電壓(VDSS)是指漏-源未發生雪崩擊穿前所能施加的最大電壓。根據溫度的不同，實際雪崩擊穿電壓可能低于額定VDSS。關于V(BR)DSS的詳細描述請參見靜電學特性.

VGS 最大柵源電壓

VGS額定電壓是柵源兩極間可以施加的最大電壓。設定該額定電壓的主要目的是防止電壓過高導致的柵氧化層損傷。實際柵氧化層可承受的電壓遠高于額定電壓，但是會隨制造工藝的不同而改變，因此保持VGS在額定電壓以內可以保證應用的可靠性。

ID - 連續漏電流

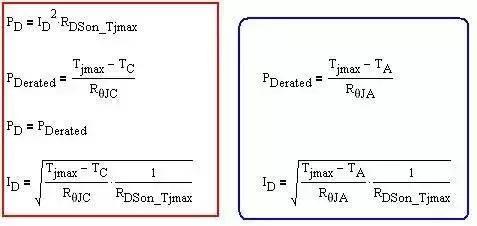

ID定義為芯片在最大額定結溫TJ(max)下，管表面溫度在25℃或者更高溫度下，可允許的最大連續直流電流。該參數為結與管殼之間額定熱阻RθJC和管殼溫度的函數：

ID中并不包含開關損耗，并且實際使用時保持管表面溫度在25℃（Tcase）也很難。因此，硬開關應用中實際開關電流通常小于ID 額定值@ TC = 25℃的一半，通常在1/3～1/4。補充，如果采用熱阻JA的話可以估算出特定溫度下的ID，這個值更有現實意義。

IDM -脈沖漏極電流

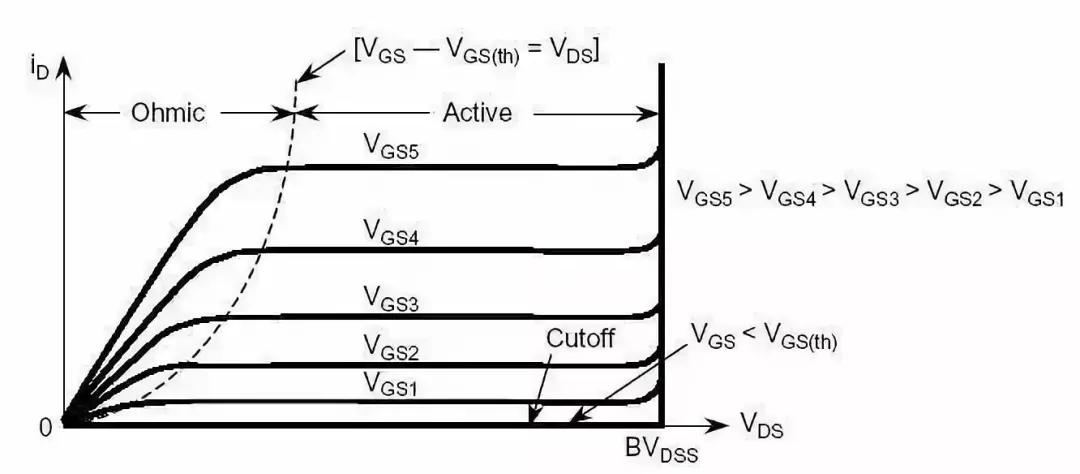

該參數反映了器件可以處理的脈沖電流的高低，脈沖電流要遠高于連續的直流電流。定義IDM的目的在于：線的歐姆區。對于一定的柵-源電壓，MOSFET導通后，存在最大的漏極電流。如圖所示，對于給定的一個柵-源電壓，如果工作點位于線性區域內，漏極電流的增大會提高漏-源電壓，由此增大導通損耗。長時間工作在大功率之下，將導致器件失效。因此，在典型柵極驅動電壓下，需要將額定IDM設定在區域之下。區域的分界點在Vgs和曲線相交點。

因此需要設定電流密度上限，防止芯片溫度過高而燒毀。這本質上是為了防止過高電流流經封裝引線，因為在某些情況下，整個芯片上最“薄弱的連接”不是芯片，而是封裝引線。

考慮到熱效應對于IDM的限制，溫度的升高依賴于脈沖寬度，脈沖間的時間間隔，散熱狀況，RDS(on)以及脈沖電流的波形和幅度。單純滿足脈沖電流不超出IDM上限并不能保證結溫不超過最大允許值?？梢詤⒖紵嵝阅芘c機械性能中關于瞬時熱阻的討論，來估計脈沖電流下結溫的情況。

PD -容許溝道總功耗

容許溝道總功耗標定了器件可以消散的最大功耗，可以表示為最大結溫和管殼溫度為25℃時熱阻的函數。

TJ, TSTG-工作溫度和存儲環境溫度的范圍

這兩個參數標定了器件工作和存儲環境所允許的結溫區間。設定這樣的溫度范圍是為了滿足器件最短工作壽命的要求。如果確保器件工作在這個溫度區間內，將極大地延長其工作壽命。

EAS-單脈沖雪崩擊穿能量

如果電壓過沖值(通常由于漏電流和雜散電感造成)未超過擊穿電壓，則器件不會發生雪崩擊穿，因此也就不需要消散雪崩擊穿的能力。雪崩擊穿能量標定了器件可以容忍的瞬時過沖電壓的安全值，其依賴于雪崩擊穿需要消散的能量。

定義額定雪崩擊穿能量的器件通常也會定義額定EAS。額定雪崩擊穿能量與額定UIS具有相似的意義。EAS標定了器件可以安全吸收反向雪崩擊穿能量的高低。

L是電感值，iD為電感上流過的電流峰值，其會突然轉換為測量器件的漏極電流。電感上產生的電壓超過MOSFET擊穿電壓后，將導致雪崩擊穿。雪崩擊穿發生時，即使 MOSFET處于關斷狀態，電感上的電流同樣會流過MOSFET器件。電感上所儲存的能量與雜散電感上存儲，由MOSFET消散的能量類似。

MOSFET并聯后，不同器件之間的擊穿電壓很難完全相同。通常情況是：某個器件率先發生雪崩擊穿，隨后所有的雪崩擊穿電流(能量)都從該器件流過。

EAR -重復雪崩能量

重復雪崩能量已經成為“工業標準”，但是在沒有設定頻率，其它損耗以及冷卻量的情況下，該參數沒有任何意義。散熱(冷卻)狀況經常制約著重復雪崩能量。對于雪崩擊穿所產生的能量高低也很難預測。

額定EAR的真實意義在于標定了器件所能承受的反復雪崩擊穿能量。該定義的前提條件是：不對頻率做任何限制，從而器件不會過熱，這對于任何可能發生雪崩擊穿的器件都是現實的。在驗證器件設計的過程中，最好可以測量處于工作狀態的器件或者熱沉的溫度，來觀察MOSFET器件是否存在過熱情況，特別是對于可能發生雪崩擊穿的器件。

IAR - 雪崩擊穿電流

對于某些器件，雪崩擊穿過程中芯片上電流集邊的傾向要求對雪崩電流IAR進行限制。這樣，雪崩電流變成雪崩擊穿能量規格的“精細闡述”；其揭示了器件真正的能力。

V(BR)DSS：漏-源擊穿電壓(破壞電壓)

V(BR)DSS（有時候叫做VBDSS）是指在特定的溫度和柵源短接情況下，流過漏極電流達到一個特定值時的漏源電壓。這種情況下的漏源電壓為雪崩擊穿電壓。

V(BR)DSS是正溫度系數，溫度低時V(BR)DSS小于25℃時的漏源電壓的最大額定值。在-50℃, V(BR)DSS大約是25℃時最大漏源額定電壓的90%。
